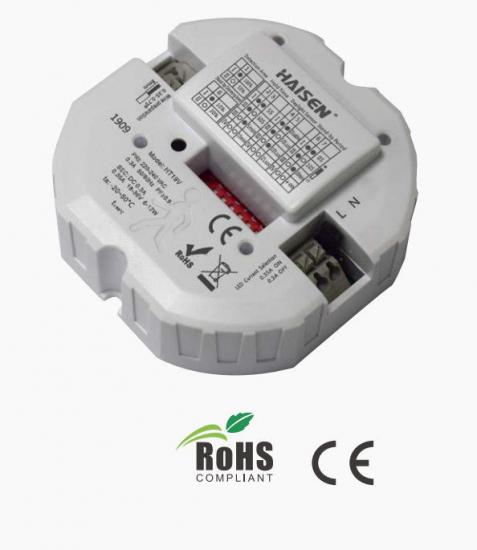

Osjetljivi senzor pokreta 30°-150° 0,08A 16W

Ulazna snaga 16 W, kut detekcije 30°-150°, učinkovitost kuta detekcije veća od 78%, senzor sumraka

Značajke:

1. Izlaz konstantne struje .

2. Upravljanje uključivanjem/isključivanjem pomoću releja.

3 Trostruka kontrola s izlazom 1-10V.

4. Pogodno za stropne svjetiljke i pregrade.

5. Osjetljiv i pouzdan

6. IP20 i 3 godine jamstva.

Tehnički podaci:

Uključivanje/Isključivanje kontrole Područje detekcije Zadržavanje vremena Senzor dnevnog svjetla

Zatamnjenje u stanju pripravnosti Izlazna struja u stanju pripravnosti

razina Razdoblje

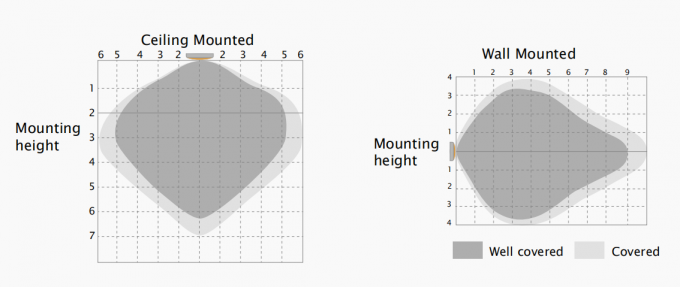

Područje detekcije:

Uređaj pokazuje maksimalnu udaljenost na najvišoj visini montaže sa 100%-tnom osjetljivošću.

Tipična visina ugradnje 2,5-6 m.

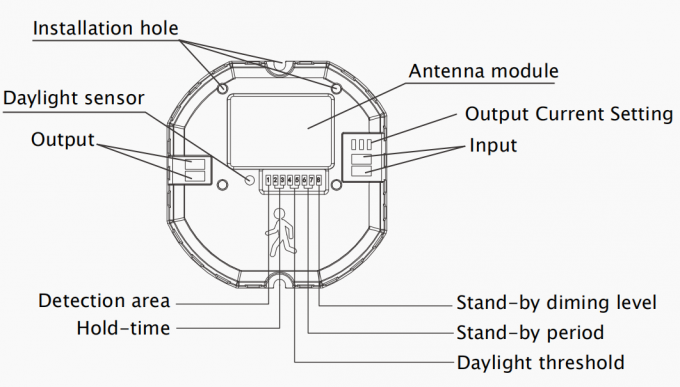

Mehanička struktura:

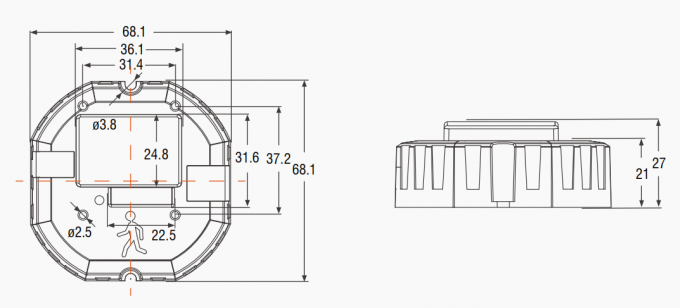

Dimenzije:

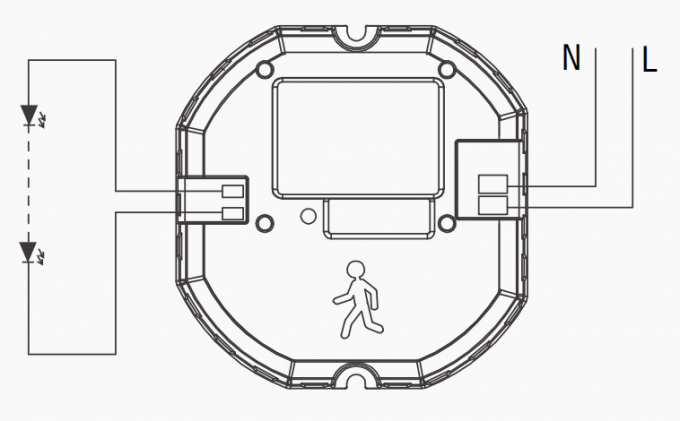

Dijagram ožičenja:

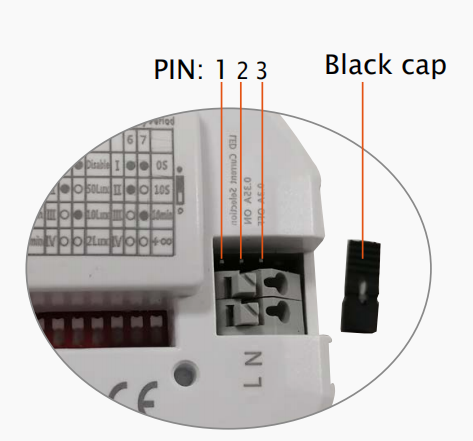

Podešavanje izlazne struje:

Postavite struju na 350mA spajanjem crnog utikača na 1. i 2. pin, te na 300mA spajanjem na 2. i 3. pin.

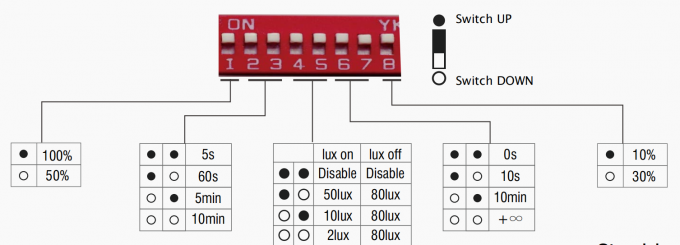

Postavka:

1:Područje detekcije:

U ovom području će se detektirati pokret i moći će se aktivirati senzor. Područje detekcije od 100% poznato je i kao jaka osjetljivost.

2-3: Vrijeme zadržavanja:

Razdoblje održavanja 100% svjetline nakon što pokretni objekti napuste područje detekcije.

4-5: Prag dnevnog svjetla:

Definicija ambijentalne svjetline; senzor će raditi samo kada je ambijentalna svjetlina niža od unaprijed postavljene specifične vrijednosti u luksima; kada je unaprijed postavljeno na "onemogućeno", senzor radi svaki put kada detektira kretanje bez obzira na ambijentalnu svjetlinu.

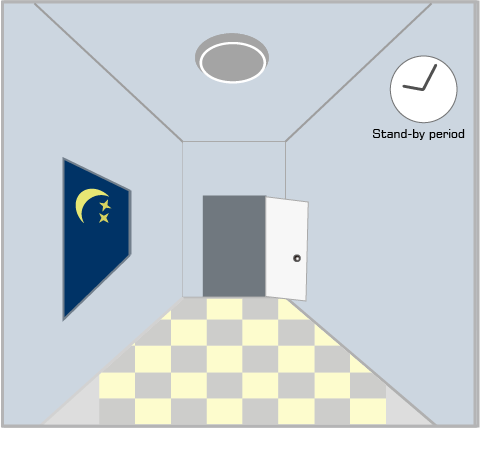

6-7: Razdoblje pripravnosti:

Razdoblje u kojem svjetlo održava nisku snagu prije nego što se potpuno isključi. Kada je postavljeno na "∞", svjetlo uvijek održava nisku snagu ako nema kretanja u području detekcije i ne isključuje se.

8: Razdoblje pripravnosti:

Definicija niskog učinka u razdoblju pripravnosti.

Perioritet dnevnog svjetla:

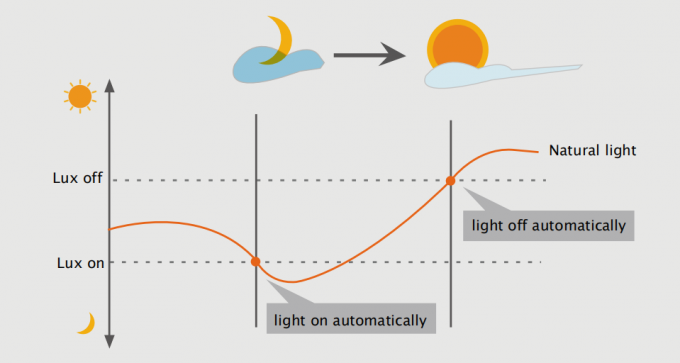

Senzor sumraka/zore:

Naša posebna tehnologija aktivnih fotoćelija može prepoznati razliku između prirodnog svjetla i LED svjetla, kako bi

osigurajte da će svjetlo biti isključeno kada je potrebno.

S funkcijom prioriteta dnevnog svjetla, HT30V može razlikovati svjetlinu umjetnog svjetla od

Primjena:

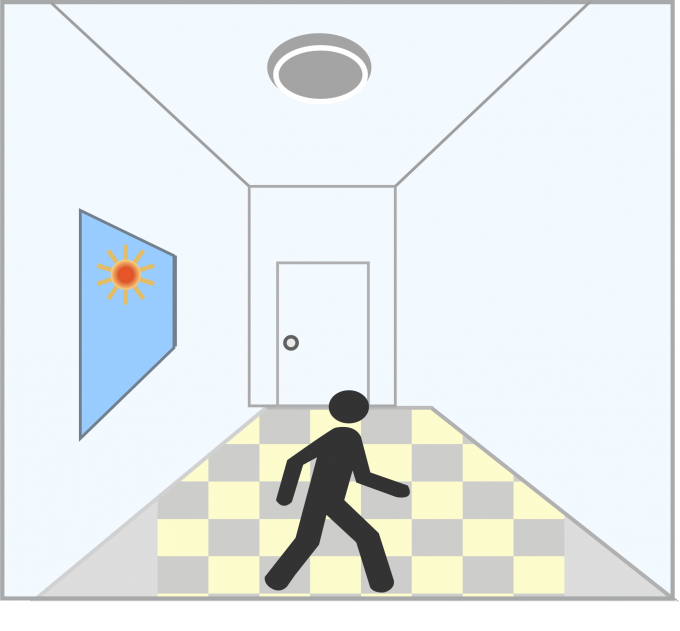

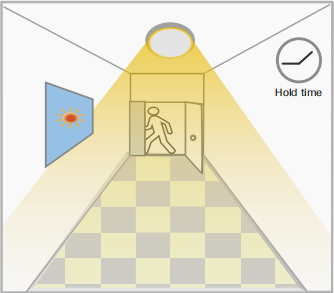

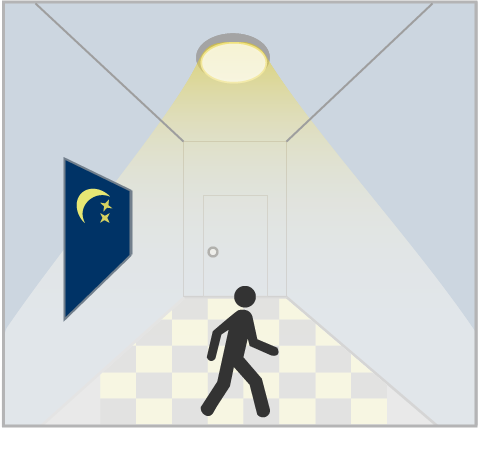

1. Funkcija automatskog uključivanja/isključivanja:

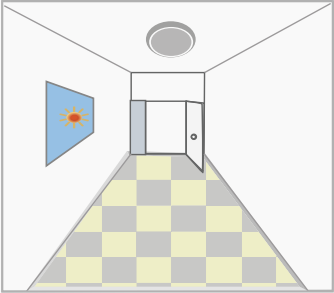

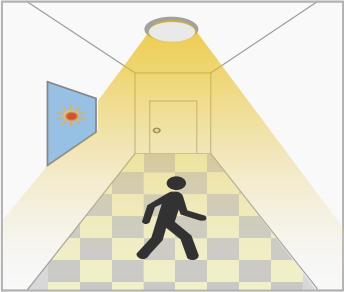

Svjetlo se pali kada se detektira kretanje i isključuje se nakon što ljudi odu noću. Primjene: Hodnik, Stubište. Prag dnevnog svjetla postavljen je na "2Lux, 10Lux, 50Lux".

S dovoljno dnevnog svjetla, čak i s nedovoljnim dnevnim svjetlom, nakon posljednjeg otkrivanja i

kada se kretanje otkriveno, svjetlo kada detektirano kretanje, proteklo trenutno vrijeme zadržavanja,

ostaje ISKLJUČENO. svjetlo UKLJUČENO. svjetlo ISKLJUČENO.

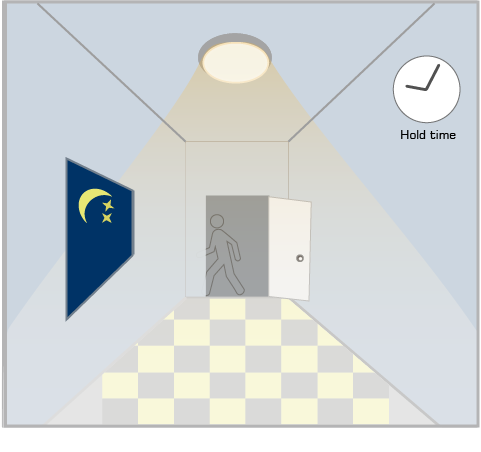

2. Nema funkcije dnevnog svjetla:

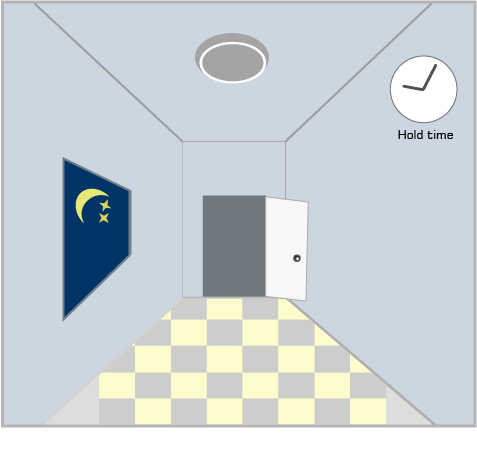

Prag dnevnog svjetla postavljen je na "Onemogući". Svjetlo se pali kada se detektira kretanje, nakon što ljudi odu, svjetlo se gasi nakon razdoblja mirovanja. Primjene: Tamna mjesta poput podrumskog parkirališta, podvožnjaka.

Kada se detektira kretanje, Nakon što ljudi napuste Nakon posljednje detekcije i

senzor će uključite područje detekcije, svjetlo ostaje trenutno vrijeme zadržavanja

svjetlo do 100% svjetline. 100% svjetline unutar proteklog vremena, svjetlo ISKLJUČENO.

vrijeme držanja.

3. Funkcija demo-dimibilne kontrole/funkcije hodnika

S dovoljno dnevnog svjetla, čak i s nedovoljnim dnevnim svjetlom, nakon posljednjeg otkrivanja svjetla

kada se kretanje otkriveno, svjetlo kada detektirano kretanje, bit će prigušeno do

ostaje ISKLJUČENO. svjetlo UKLJUČENO. razina prigušenja u stanju pripravnosti

(10% ili 30%) nakon vremena zadržavanja

Nakon razdoblja pripravnosti,

svjetlo ISKLJUČENO.

Primjena:

Napomene korisnika:

1. Mikrovalna peć može prodrijeti kroz zidove ili staklo tanje od 20 cm i oslabiti ako je deblje od 20 cm.
2. Napon pogonskog sklopa mora biti stabilan i varirati unutar 10%.
3. Područje detekcije bit će pod utjecajem brzine kretanja, visine montaže i volumena kretanja.
4. Provedite ispitivanje po sunčanim danima bez sjenila, što će utjecati na testiranu vrijednost osvjetljenja u luksima.

5. Tvorničke postavke: područje detekcije 100%/vrijeme zadržavanja 5s/onemogućavanje praga dnevnog svjetla/razdoblje mirovanja 0s/razina zatamnjenja u stanju pripravnosti 10%.
