40W izolirani LED drajver senzor

Izolirani LED upravljački program snage 40 W sa strujom od 0,4 A za letvene svjetiljke

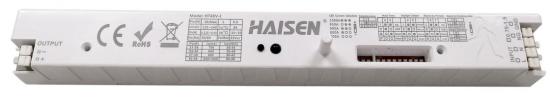

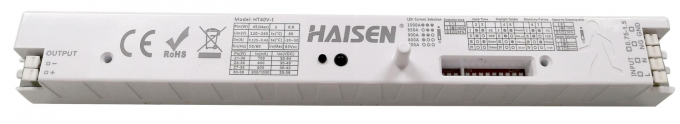

HT40V-I je izolirani 40W LED upravljački program i mikrovalni senzor pokreta, kombinirani 2-u-1 proizvod s izlaznim naponom od 30-54V, prioritetom dnevnog svjetla i dometom detekcije te visinom od 6m(V) x 14m(D), funkcijom zatamnjenja s konstantnom izlaznom LED strujom, pogodan za letvene svjetiljke i troslojne svjetiljke.

Značajke:

1. Kombinacija izoliranog rješenja LED upravljačkog programa i mikrovalnog senzora

2. Prioritet dnevnog svjetla

3. Trorazinska kontrola s izlazom 1-10V

4. 3 godine jamstva, IP20

5. Tanki dizajn posebno za letvene svjetiljke i trostruko otporne svjetiljke

6. Konstantna struja s opcijama od 0,7 A (30-54 V)/0,8 A (30-48 V)/0,90 A (30-42 V)/0,95 A/1,0 A (30-36 V)

7. Funkcija zatamnjenja s 10%/30% svjetline u stanju pripravnosti

8. Učinkovitost od 83%

9. Domet detekcije x Visina 14M x 6M

10. Izlazna snaga 19W maks. s naponom od 30-54V

11. Neobična zaštita SCP-a: Automatski oporavak, OVP, OCP, OTP

12. EMC standard EN55015

13. Dizajn štapne antene za jednostavnu ugradnju.

14. Postavka daljinskog upravljača / Postavka DIP sklopke

Opis proizvoda

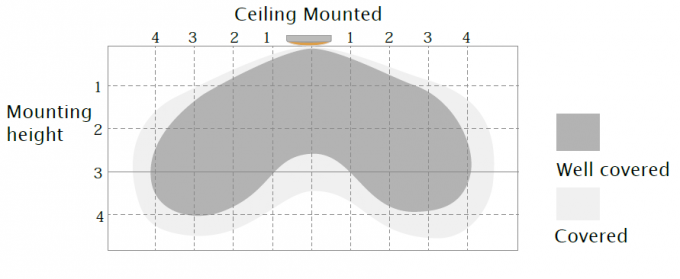

Raspon detekcije

Ova brojka označava maksimalnu udaljenost na najvišoj visini montaže sa 100%-tnom osjetljivošću.

Tipična visina ugradnje 2,5-4 m.

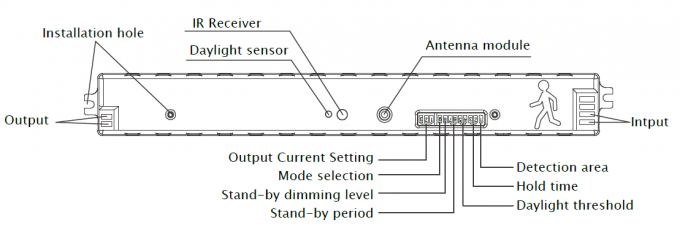

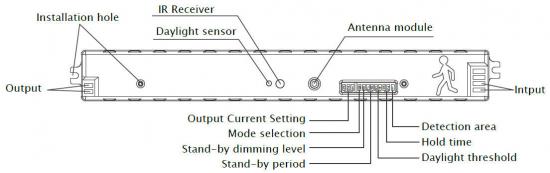

Mehanička struktura

S dvanaest DIP prekidača za podešavanje izlazne struje, odabira načina rada, razine prigušivanja u stanju pripravnosti, razdoblja pripravnosti, područja detekcije, vremena zadržavanja i praga dnevnog svjetla.

S IR prijemnikom za podršku postavki daljinskog upravljača.

S dva otvora za ugradnju, lako se pričvršćuje na rasvjetno tijelo za krajnjeg korisnika.

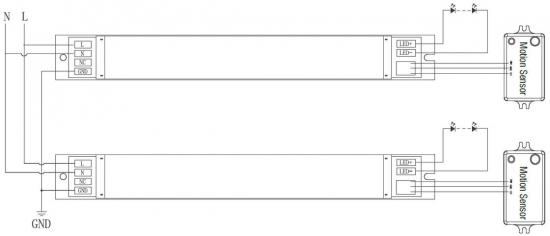

Dijagram ožičenja

Dva pola za spajanje na napajanje (120-277VAC)

Dva pola za spajanje s LED svjetlom

Dimenzije (mm)

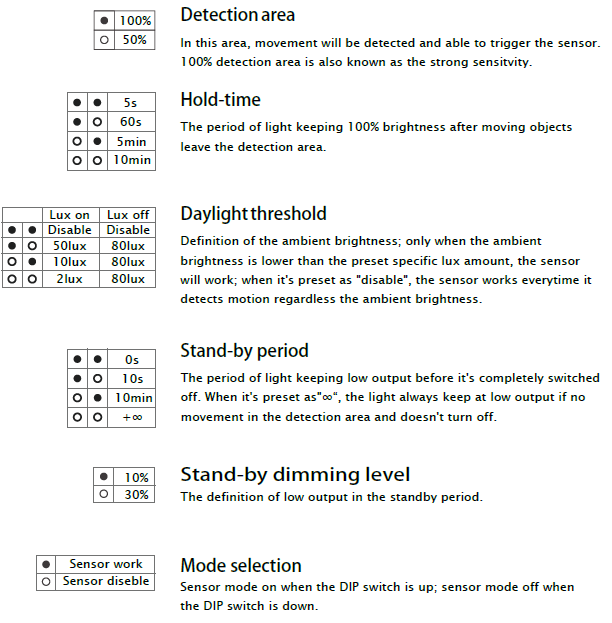

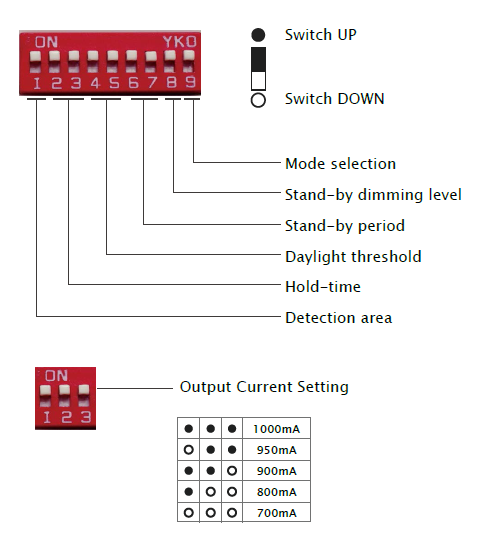

Postavka DIP sklopke

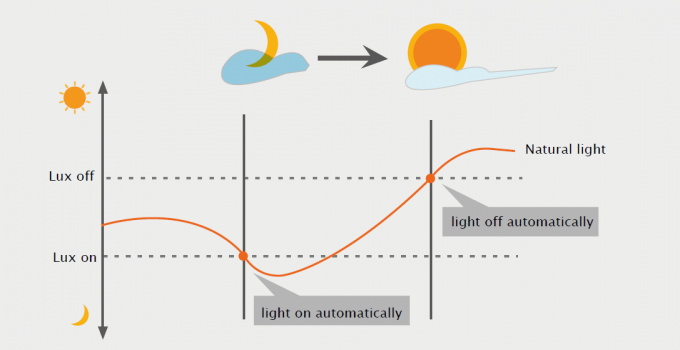

D Prioritet dnevnog svjetla

S funkcijom prioriteta dnevnog svjetla, HT19V-I može razlikovati svjetlinu umjetnog svjetla
od prirodnog svjetla nakon ugradnje unutar rasvjetnog tijela i automatski isključuje svjetlo kada
ambijentalna svjetlina prelazi unaprijed postavljenu razinu u luksima.

Preduvjet za prioritet dnevnog svjetla:
1. Razdoblje pripravnosti je +∞;
2. Razina zatamnjenja u stanju pripravnosti je na 10% ili 30%;
3. Prag dnevnog svjetla je na 2Lux, 10Lux ili 50Lux.

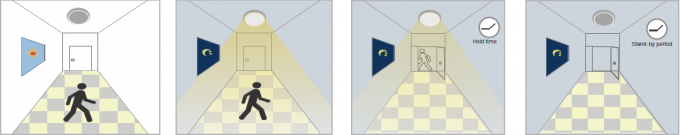

Demo aplikacije

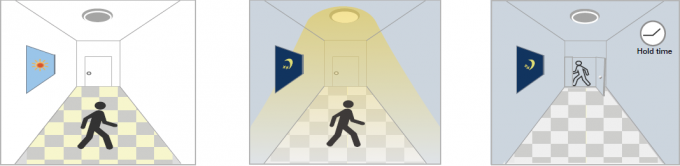

1. Funkcija automatskog uključivanja/isključivanja:

Svjetlo se pali kada se detektira kretanje i gasi nakon što ljudi odu noću. Primjena: Hodnik, stubište.
Prag dnevnog svjetla postavljen je na "2lux, 10lux, 50lux"

S dovoljno dnevnog svjetla, S nedovoljnim dnevnim svjetlom, Nakon posljednjeg otkrivanja i
čak i kada se detektira pokret, kada se detektira pokret, svjetlo se pali. trenutno vrijeme zadržavanja
svjetlo ostaje UGAŠENO. nakon isteka vremena, svjetlo UGAŠENO.

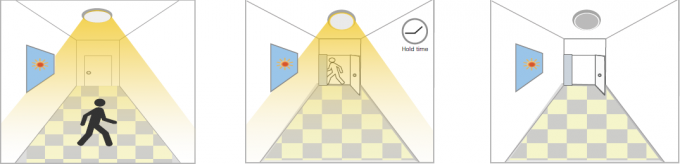

2. Nema funkcije dnevnog svjetla
Prag dnevnog svjetla postavljen je na "Onemogući".
Svjetlo se pali kada se detektira kretanje, nakon što ljudi odu, svjetlo se gasi nakon razdoblja pripravnosti.
Primjena: Tamna mjesta poput podrumskih parkirnih mjesta, podvožnjaka.

Kada se detektira kretanje, Nakon što ljudi napuste područje detekcije Nakon posljednje detekcije i
Senzor će uključiti područje, svjetlo ostaje 100% trenutnog vremena zadržavanja
svjetlo do 100% svjetline. svjetlina unutar vremena zadržavanja. nakon isteka vremena, svjetlo ISKLJUČENO.

3. Demo funkcije - Regulacija prigušivanja/Funkcija hodnika

S dovoljno dnevnog svjetla, S nedovoljnim Nakon posljednje detekcije, Nakon stanja pripravnosti
čak i pri kretanju dnevnog svjetla, svjetlo za kretanje će biti prigušeno, a svjetlo ISKLJUČENO.
detektirano, svjetlo ostaje detektirano, svjetlo UKLJUČENO. u stanje pripravnosti
ISKLJUČENO. razina zatamnjenja (10% ili

30%) nakon vremena zadržavanja.

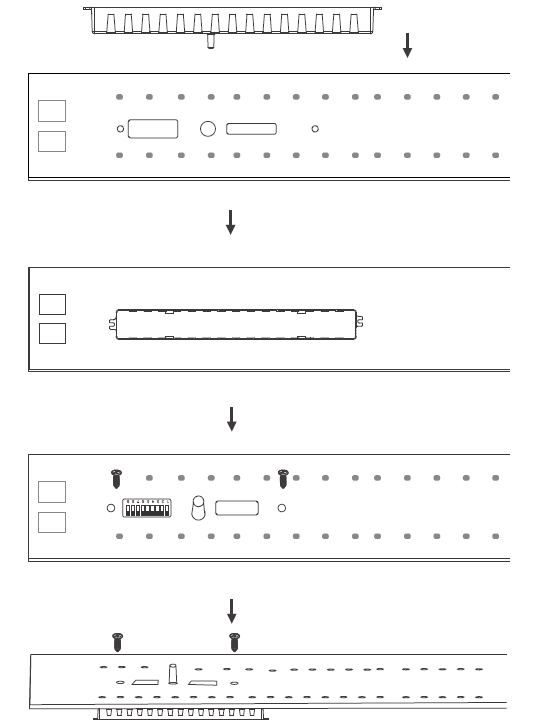

Način instalacije:

Napomene korisnika:

1. Mikrovalna peć može prodrijeti kroz zidove ili staklo tanje od 20 cm i oslabiti ako je deblje od 20 cm.
2. Područje detekcije bit će pod utjecajem brzine kretanja, visine montaže i volumena kretanja.
3. Provedite ispitivanje po sunčanim danima bez sjenila, što će utjecati na testiranu vrijednost osvjetljenja u luksima.

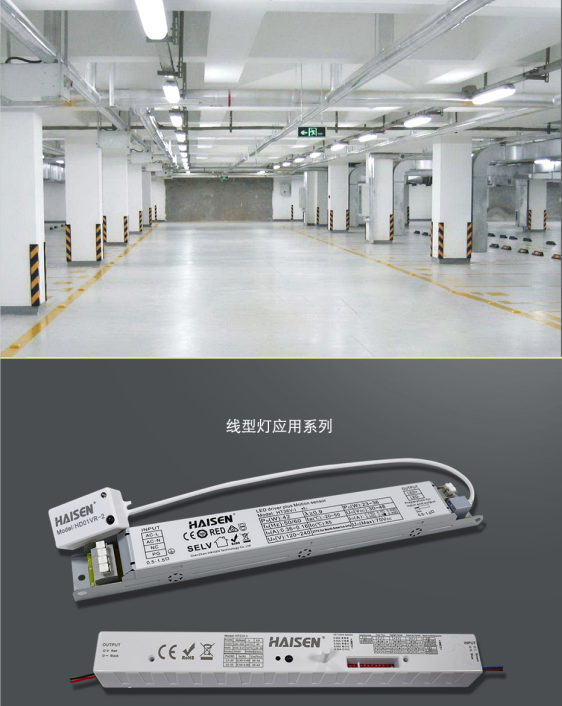

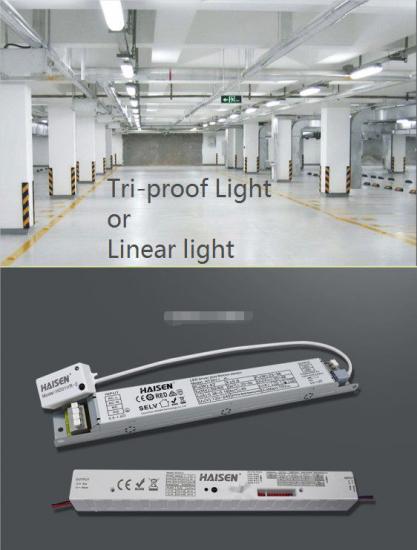

Slučaj primjene:
