19W LED senzor zauzetosti mikrovalne pećnice

19W LED upravljački program i mikrovalni senzor konstantne struje 0,3A/0,35A stropna svjetiljka 14M(D)x6M(V)

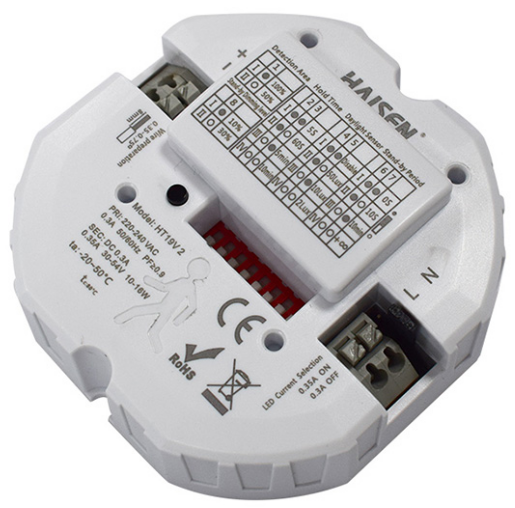

HT19V 2 je 2-u-1 LED upravljački program i mikrovalni senzor s izlaznim naponom 30-54 V, rasponom detekcije i visinom od 6 m (V) x 14 m (D), funkcijom zatamnjenja, mikrovalnim detektorom pokreta s izlaznom snagom 12-19 W, pogodan za stropnu rasvjetu.

Značajke:

1. 3 godine jamstva, IP20

2. Neobična zaštita SCP-a: Automatski oporavak, OVP, OCP, OTP

3. Trorazinska kontrola s izlazom 1-10V

4. Mikrovalni senzor pokreta za sumrak i zoru

5. Funkcija zatamnjenja s 10%/20%/30%/50% svjetline u stanju pripravnosti

6. Konstantna struja s opcijama od 0,3 A/0,35 A

7. Domet detekcije x Visina 14M x 6M

8. Izlazna snaga 19 W maks. s naponom od 30 -54V

9. Učinkovitost od 87%

10. Napon praznog opterećenja od 63 V maks.

11. EMC standard EN55015

Opis proizvoda

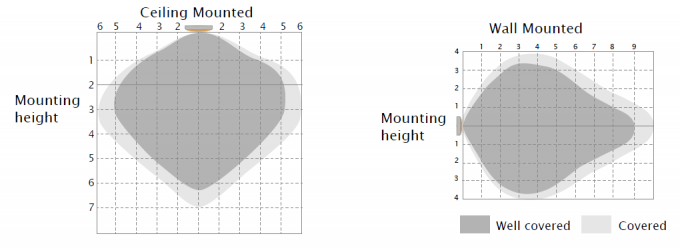

Raspon detekcije

Ova brojka označava maksimalnu udaljenost na najvišoj visini montaže sa 100%-tnom osjetljivošću.

Tipična visina ugradnje 2,5-6 m.

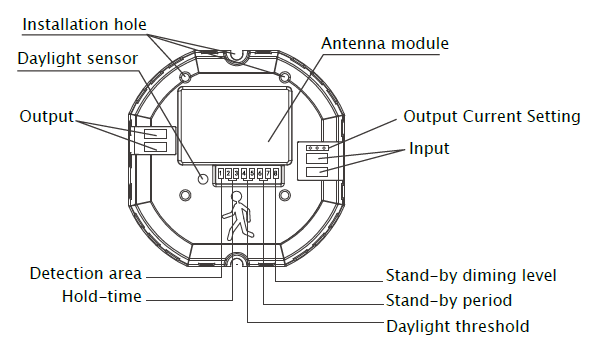

Mehanička struktura

S osam DIP sklopki za podešavanje svih parametara

S dva pola DIP prekidača za odabir različite izlazne struje

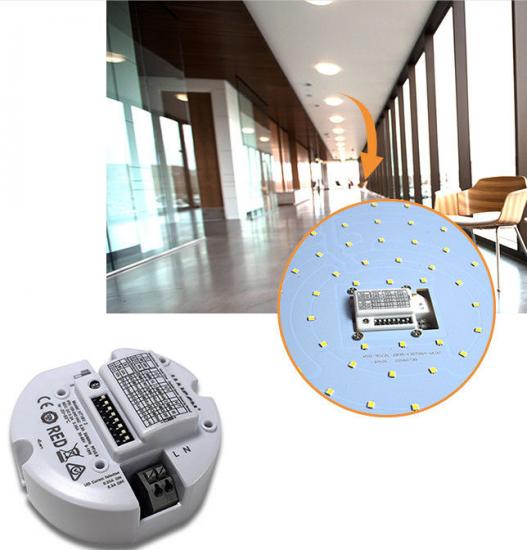

S dva otvora za ugradnju, lako se pričvršćuje na rasvjetno tijelo za krajnjeg korisnika.

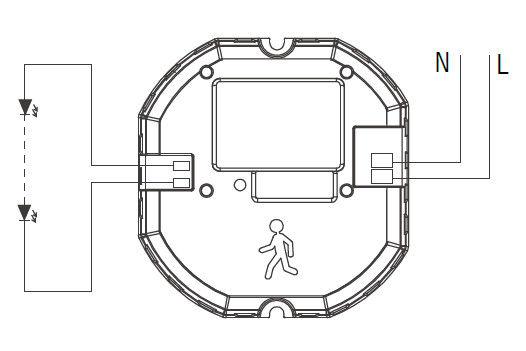

Dijagram ožičenja

Dva pola za spajanje na napajanje (220-240 VAC)

Dva pola za spajanje s LED svjetlom

Dimenzije (mm)

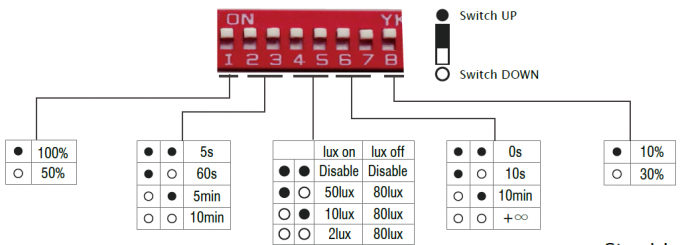

Postavka DIP sklopke

Područje detekcije Vrijeme zadržavanja Prag dnevnog svjetla Razdoblje pripravnosti Razina zatamnjenja u pripravnosti

U ovom području, Razdoblje Definicija kretanja svjetla će održavati ambijentalnu svjetlinu; održavajući nisku izlaznu snagu niska izlazna snaga u će se detektirati sa 100% svjetline samo kada je prije razdoblja pripravnosti.
i sposoban nakon što se pomakne, ambijentalna svjetlina potpuno aktivira objekte koji napuštaju područje detekcije niže od isključenog. Kada je senzor. 100% područja detekcije. unaprijed postavljena specifična vrijednost luksa je "∞", količina područja detekcije, senzor će uvijek raditi; kada je na niskoj snazi kao jaka, unaprijed postavljena je kao "onemogući", ako nema kretanja u osjetljivosti. senzor radi u području detekcije svaki put kad detektira i ne isključi se.

kretanje bez obzira na ambijentalnu svjetlinu.

Postavka izlazne struje

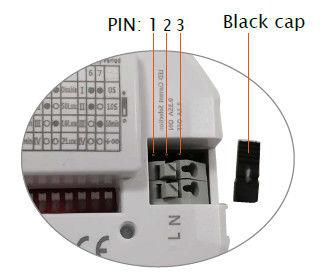

Postavite struju na 350mA spajanjem crnog konektora na 1. i 2. pin, te na 300mA spajanjem na 2. i 3. pin.

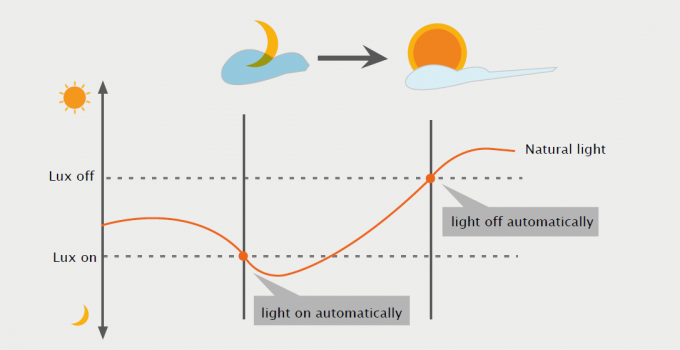

D Prioritet dnevnog svjetla

S funkcijom prioriteta dnevnog svjetla, HT19V-I može razlikovati svjetlinu umjetnog svjetla
od prirodnog svjetla nakon ugradnje unutar rasvjetnog tijela i automatski isključuje svjetlo kada
ambijentalna svjetlina prelazi unaprijed postavljenu razinu u luksima.

Preduvjet za prioritet dnevnog svjetla:
1. Razdoblje pripravnosti je +∞;
2. Razina zatamnjenja u stanju pripravnosti je na 10% ili 30%;
3. Prag dnevnog svjetla je na 2Lux, 10Lux ili 50Lux.

Demo aplikacije

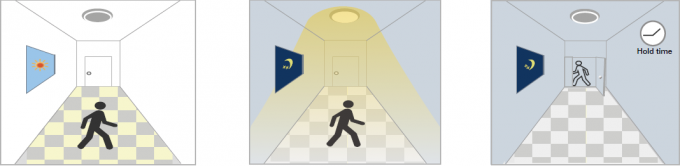

1. Funkcija automatskog uključivanja/isključivanja:

Svjetlo se pali kada se detektira kretanje i gasi nakon što ljudi odu noću. Primjena: Hodnik, stubište.
Prag dnevnog svjetla postavljen je na "2lux, 10lux, 50lux"

S dovoljno dnevnog svjetla, S nedovoljnim dnevnim svjetlom, Nakon posljednjeg otkrivanja i
čak i kada se detektira pokret, kada se detektira pokret, svjetlo se pali. trenutno vrijeme zadržavanja
svjetlo ostaje UGAŠENO. nakon isteka vremena, svjetlo UGAŠENO.

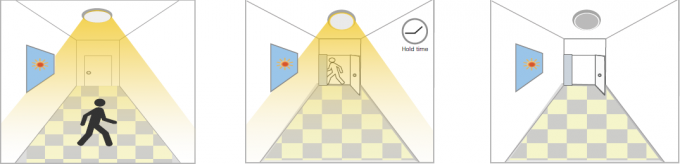

2. Nema funkcije dnevnog svjetla
Prag dnevnog svjetla postavljen je na "Onemogući".
Svjetlo se pali kada se detektira kretanje, nakon što ljudi odu, svjetlo se gasi nakon razdoblja pripravnosti.
Primjena: Tamna mjesta poput podrumskih parkirnih mjesta, podvožnjaka.

Kada se detektira kretanje, Nakon što ljudi napuste područje detekcije Nakon posljednje detekcije i
Senzor će uključiti područje, svjetlo ostaje 100% trenutnog vremena zadržavanja
svjetlo do 100% svjetline. svjetlina unutar vremena zadržavanja. nakon isteka vremena, svjetlo ISKLJUČENO.

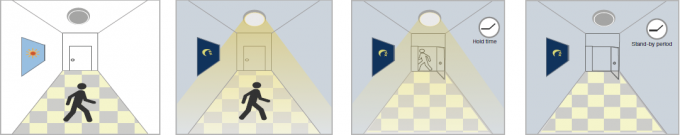

3. Demo funkcije - Regulacija prigušivanja/Funkcija hodnika

S dovoljno dnevnog svjetla, S nedovoljnim Nakon posljednje detekcije, Nakon stanja pripravnosti
čak i pri kretanju dnevnog svjetla, svjetlo za kretanje će biti prigušeno, a svjetlo ISKLJUČENO.
detektirano, svjetlo ostaje detektirano, svjetlo UKLJUČENO. u stanje pripravnosti
ISKLJUČENO. razina zatamnjenja (10% ili

30%) nakon vremena zadržavanja.

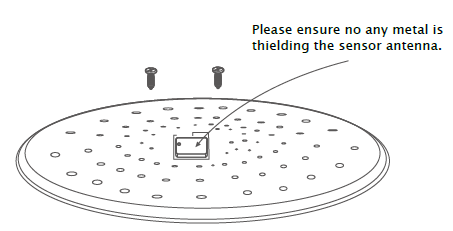

Način instalacije:

Napomene korisnika:

1. Mikrovalovi mogu prodrijeti kroz zidove ili staklo tanje od 20 cm i oslabiti ih ako su deblji od 20 cm.

2. Područje detekcije bit će pod utjecajem brzine kretanja, visine montaže i volumena kretanja.

3. Provedite ispitivanje po sunčanim danima bez sjenila, što će utjecati na testiranu vrijednost osvjetljenja u luksima.
