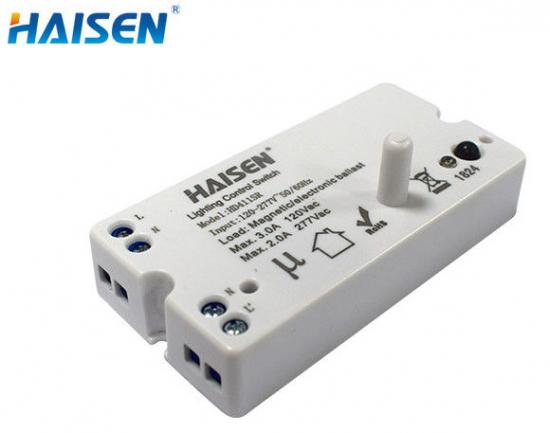

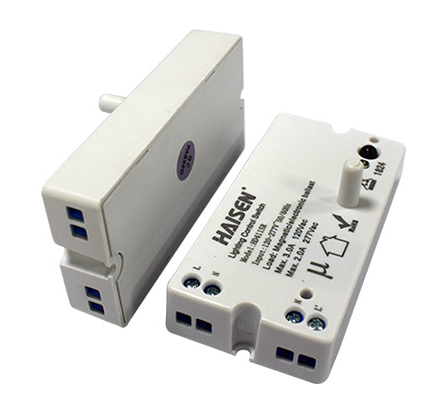

HD411SR - Mikrovalni senzor pokreta UKLJUČENO/ISKLJUČENO S IP20 zaštitom i dizajnom štapne antene za ugradbenu instalaciju, maks. domet 14 m x visina 4 m, radni napon 120-277 VAC za panelnu rasvjetu/stropnu rasvjetu/trostruko otpornu rasvjetu.

Značajke:

• Postavljanje daljinskog upravljača HD411SR.
• Senzor za uključivanje/isključivanje za automatsko upravljanje LED svjetlom
• Veličina štapne antene 76,9*39,9*27,7 mm.
• Dizajn s petljom-ulazom i petljom-izlazom za jednostavnu ugradnju.
• Područje detekcije, vrijeme zadržavanja i senzor dnevnog svjetla mogu se odabrati putem daljinskog upravljača.
• Visokofrekventni mikrovalovi od 5,8 GHz.
• 4-polni utisni priključak (L, N, N, L′), jednostavna montaža.

Detaljan opis proizvoda

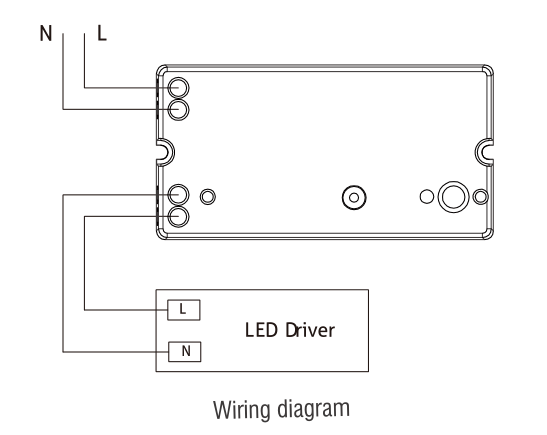

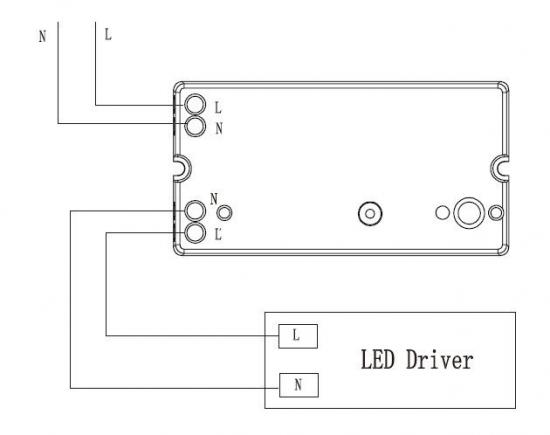

Dijagram ožičenja

4-polni utisni priključak (L, N, N, L′), jednostavna montaža.

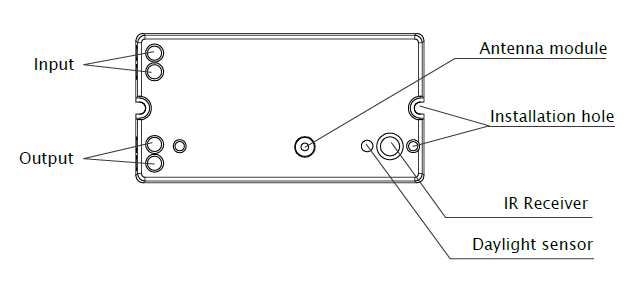

Mehanička struktura (mm)

S modulom štapne antene, lako se ugrađuje unutar rasvjetnog tijela;

S postojećim otvorom za ugradnju, lako se pričvršćuje na rasvjetnu ploču;

S IR prijemnikom, može se podesiti putem našeg općeg daljinskog upravljača za uključivanje/isključivanje;

S detektorom dnevnog svjetla, HD411SR ima funkciju dnevnog svjetla osim funkcije detekcije pokreta.

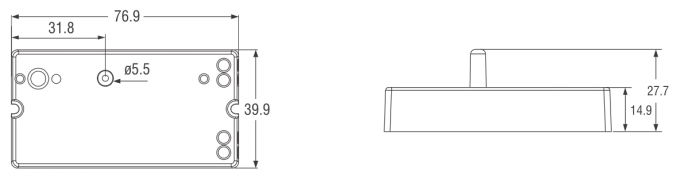

Dimenzija (mm):

S tanjim dizajnom, može se pričvrstiti unutar stropne svjetiljke / panelne svjetiljke.

Pokrivenost detekcije

S modulom štapne antene, područje detekcije bi bilo zaslijepljeno odmah ispod središta svjetlosti.

Bit će bolje za montažu na strop nego na zid.

Tipična visina ugradnje 2,5-4 m
Ova brojka označava maksimalnu udaljenost na najvišoj visini montaže sa 100%-tnom osjetljivošću.

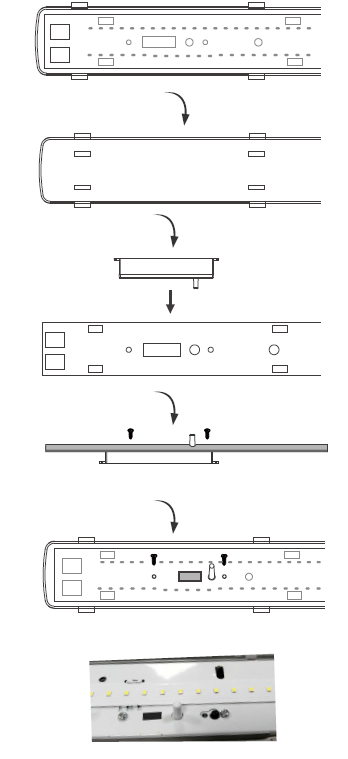

Način instalacije

S tanjim dizajnom i modulom štapne antene, može se lako ugraditi unutar mnogih različitih rasvjetnih tijela s otvaranjem samo vrlo malog otvora.

Demo aplikacije

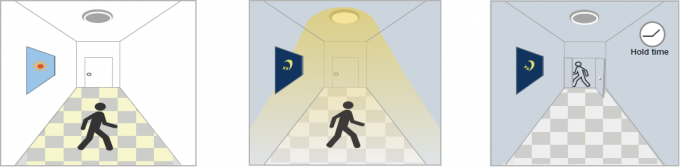

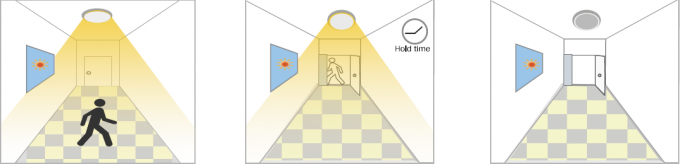

1. Funkcija automatskog uključivanja/isključivanja

Svjetlo se pali kada se detektira kretanje i gasi nakon što ljudi odu noću. Primjena: Hodnik, stubište.

S dovoljno dnevnog svjetla, S nedovoljnim dnevnim svjetlom, Nakon posljednjeg otkrivanja
čak i pri kretanju kada se detektira kretanje i trenutno zadržavanje
detektirano, svjetlo ostaje svjetlo UKLJUČENO. proteklo vrijeme, svjetlo UKLJUČENO.
ISKLJUČENO.

2. Nema funkcije dnevnog svjetla

Prag dnevnog svjetla postavljen je na "Onemogući".
Svjetlo se pali kada se detektira kretanje, nakon što ljudi odu, svjetlo se gasi nakon određenog vremena.
Primjena: Tamna mjesta poput podrumskih parkirnih mjesta, podvožnjaka.

Kada je pokret Nakon što ljudi odu Nakon posljednjeg otkrivanja
detektiran, senzor će područje detekcije, svjetlo i trenutno držanje
upali svjetlo ostaje 100% svjetline, vrijeme isteka, svjetlo ISKLJUČENO.
100% sjaj. unutar vremena trajanja.

Aplikacijsko okruženje

1. Pogodno za unutarnju ugradnju kako bi se izbjeglo lažno okidanje zbog vanjskih čimbenika poput kiše, vjetra ili ljuljanja drveća.
2. Ne smije se postavljati na mjesto sa sva četiri metalna skloništa i malim prostorom (npr. krov od pocinčanog željeza).
3. Treba paziti na montiranu instalaciju kako bi se izbjeglo lažno okidanje uzrokovano tresenjem same lampe.
4. Ne smije se postavljati pored velikih strojeva u radu poput ventilatora/stropnog ventilatora kako bi se izbjeglo lažno okidanje uzrokovano vibracijama stroja.

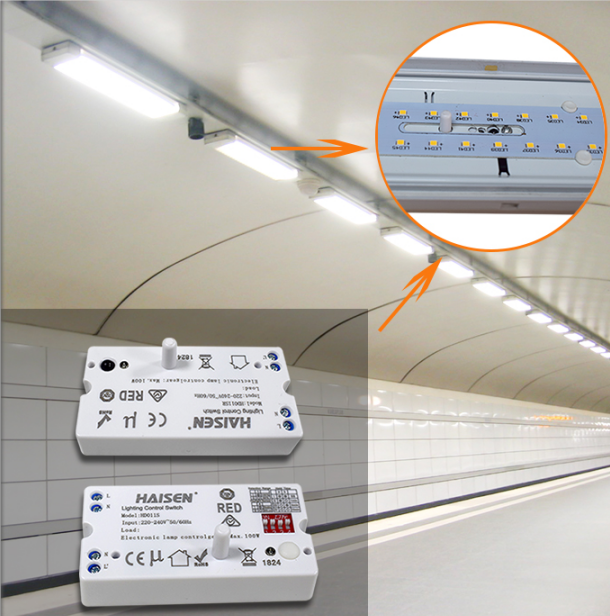

Slučaj primjene
