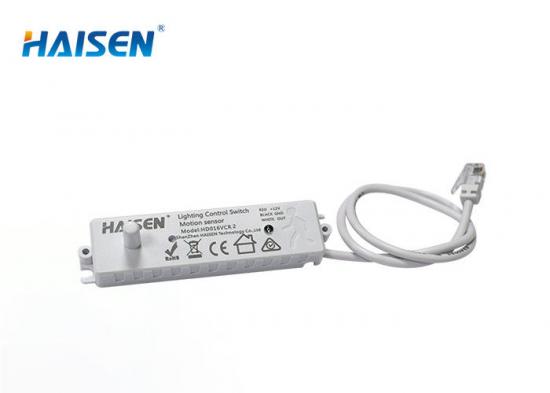

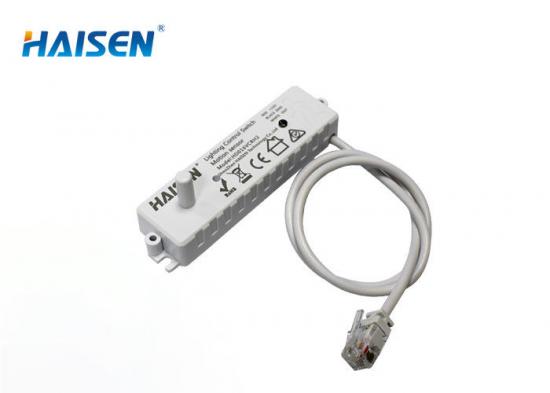

5,8 GHz 12 V DC mikrovalni senzor sa štapnom antenom i 9 DIP prekidačima

HD016VCRH 2 je super kompaktan i tanak 12-voltni DC mikrovalni senzor pokreta sa štapnom antenom koji se lako ugrađuje unutar LED svjetla. Detektor pokreta s mogućnošću zatamnjenja 1-10 V s DIP prekidačem za postavljanje svih parametara i podršku za postavke daljinskog upravljanja.

Robna marka:
HAISEN
Broj artikla:
HD016VCR 2
Narudžba (MOQ):
100PCS
Plaćanje:
L/C, T/T, Western Union
Podrijetlo proizvoda:
China

Kontaktirajte nas

Detalji proizvoda

Kompaktni 12V DC senzor pokreta 5.8GHz mikrovalni senzor, šipkasta antena, 9 DIP prekidača

HD016VCRH 2 je super kompaktan i tanak dizajn 12-voltni istosmjerni mikrovalni senzor pokreta s antenom za jednostavnu ugradnju unutar LED svjetla. Detektor pokreta s mogućnošću zatamnjenja 1-10 V s DIP prekidačem za postavljanje svih parametara i podršku za postavke daljinskog upravljanja.

Značajke:

1. Radni napon 12VDC s funkcijom zatamnjenja 1-10V

2. Automatsko uključivanje/pojačavanje/spuštanje/isključivanje LED svjetla kada se detektira kretanje ili kada se ne detektira kretanje.

3. S modulom štapne antene, lako se instalira unutar troslojne i linearne rasvjete s vrlo malim otvorom

4. 5 godina jamstva

5. S 9 DIP prekidača, pruža više mogućnosti za vrijeme zadržavanja, područje detekcije, razdoblje mirovanja, razinu zatamnjenja u stanju mirovanja i prag dnevnog svjetla.

6. Isključite svjetlo ili smanjite svjetlinu na 10%, 20% i slično kada nema kretanja kako biste uštedjeli energiju i odigrali ulogu održivosti.

7. IP20

8. Certifikat CE/RoHs

Tehnički podaci:

Sigurnost i elektromagnetska kompatibilnost	Odobrenje	CE, ROHS
Parametri senzora	Radna temperatura	-20°C do +60°C
	Prag dnevnog svjetla	2Lux/10Lux/50Lux/ Onemogući
	Kut detekcije	30°-150°
	Područje detekcije	50%100%
	Razdoblje pripravnosti	0 s/30 s/20 min/+∞
	Razina zatamnjenja u stanju pripravnosti	10%/20%/ 30%/50%
	Napajanje u stanju pripravnosti	<0,5 W (u stanju pripravnosti)
	Vrijeme držanja	5 s/30 s/1 min/10 min
	Visina montaže	Maks. 4 m / 13,12 stopa
	Raspon detekcije	Maks. 10 m / 32,8 stopa
Bežični parametri	Mikrovalna frekvencija	5,8 GHz ±75 MHz
Bežični parametri	Snaga mikrovalne pećnice	<0,3 mW
Ulazni	Radni napon	12 V DC
Ulazni	Radna struja	≤25A (maks.)
Drugi	Zahtjev za pakiranje	Mjehurićasto pakiranje, ravni papir, vanjska kutija.
	Montaža	Instalirano unutar svjetiljki
	Jamstvo	5 godina
	IP ocjena	IP20
	Životni vijek	50000 sati

UKLJUČENO/ISKLJUČENO Senzor dnevnog svjetla Područje detekcije Vrijeme zadržavanja Jamstvo 5 godina

razdoblje pripravnosti zatamnjenje u stanju pripravnosti

razina

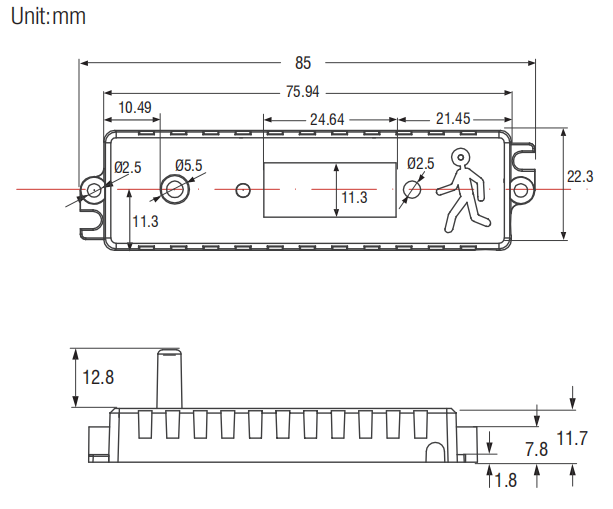

Dimenzije:

Šipna antena omogućuje pouzdano detektiranje, izbjegavajući lažno okidanje kada je senzor ugrađen na stražnju stranu metalne LED ploče.

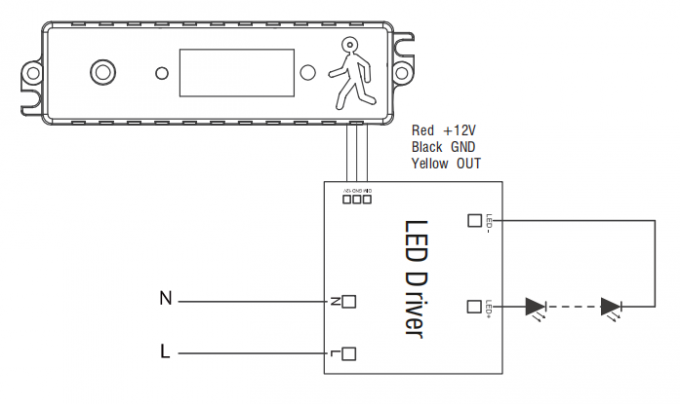

Dijagram ožičenja:

Tri kontrolne linije za spajanje s LED upravljačkim programom:

CRVENA je za spajanje na +12V

CRNA je za spajanje s GND-om

ŽUTA je za spajanje s IZLAZOM

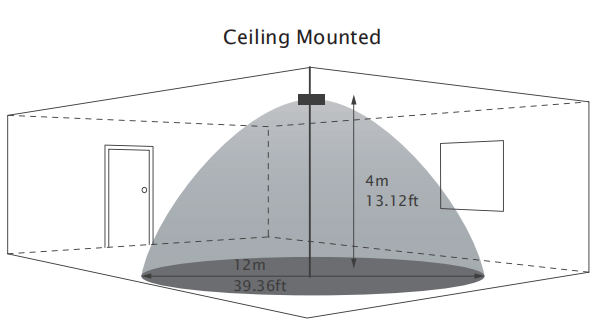

Pokrivenost detekcije:

Maks. domet detekcije bit će 12 m/39,36 stopa za montažu na strop s maksimalnom visinom montaže od 2,5-4 m/8,2-13,12 stopa.

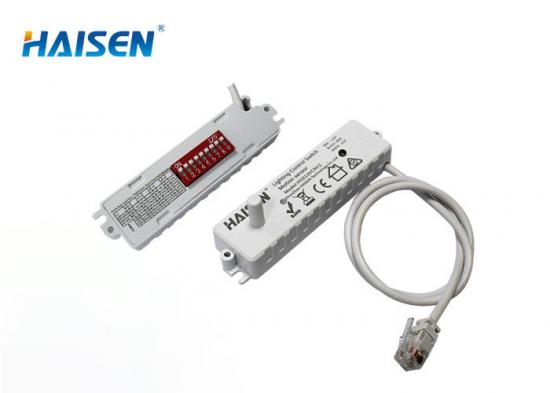

Postavke DIP preklopnika:

Područje detekcije (osjetljivost)

	1
Ⅰ	NA	100%
Ⅱ	-	50%

U ovom području, pokret će biti detektiran i moći će se aktivirati senzor.

Područje detekcije od 100% poznato je i kao jaka osjetljivost.

Vrijeme držanja

	2	3
Ⅰ	NA	NA	5 sekundi
Ⅱ	NA	-	30-ih
Ⅲ	-	NA	1 minuta
Ⅳ	-	-	10 minuta

Razdoblje svjetlosti

održavanje 100% svjetline nakon pomicanja objekata

napustiti područje detekcije.

Prag dnevnog svjetla

	4	5
Ⅰ	NA	NA	Onemogući*
Ⅱ	NA	-	50 luksa
III.	-	NA	10 luksa
Ⅳ	-	-	2 luksa

*Onemogućeno znači da senzor dnevnog svjetla ne radi.

Senzor će uključiti svjetlo čim se detektira kretanje, bez obzira na razinu ambijentalnog osvjetljenja.

Definicija ambijenta svjetlina; senzor će raditi samo kada je ambijentalna svjetlina niža od unaprijed postavljene specifične vrijednosti u luksima; kada je unaprijed postavljeno na "onemogućeno", senzor radi svaki put kada detektira kretanje bez obzira na ambijentalnu svjetlinu svjetlina.

Razdoblje pripravnosti

	6	7
Ⅰ	NA	NA	0 s
Ⅱ	NA	-	30-ih
Ⅲ	-	NA	20 minuta
Ⅳ	-	-	+∞

Razdoblje u kojem svjetlo održava nisku snagu prije nego što se potpuno isključi. Kada je postavljeno na "∞", svjetlo uvijek održava nisku snagu ako nema kretanja u području detekcije i ne isključuje se.

Razina zatamnjenja u stanju pripravnosti

	8	9
Ⅰ	NA	NA	10%
Ⅱ	NA	-	20%
Ⅲ	-	NA	30%
Ⅳ	-	-	50%

Definicija niskog učinka u razdoblju pripravnosti.

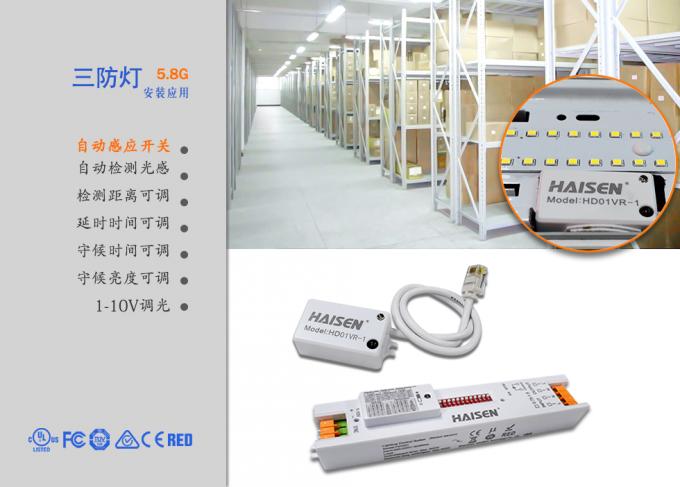

Primjena:

Može prodrijeti kroz većinu materijala poput stakla, plastike i slično, osim metala, što ga čini vrlo široko korištenim za stropna svjetla/trostruko otporna svjetla i panelna svjetla u različitim prilikama poput parkirališta, proizvodnje, industrijskog područja i tako dalje.
