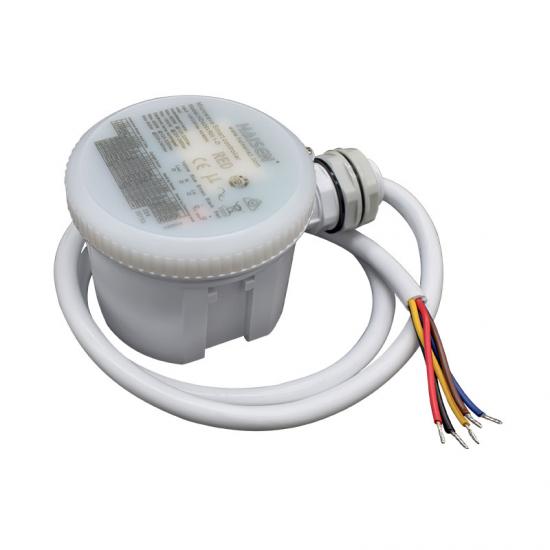

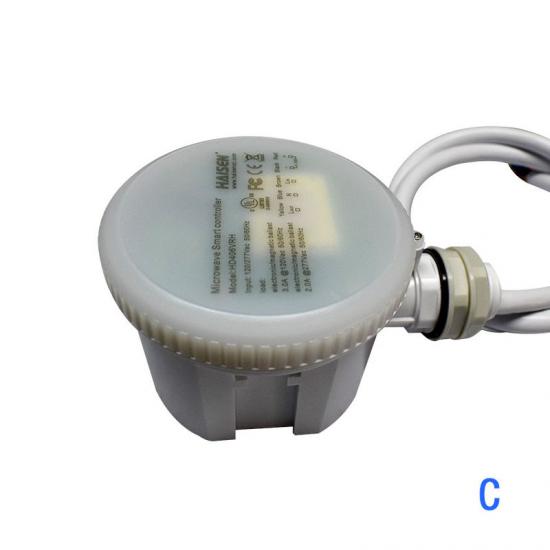

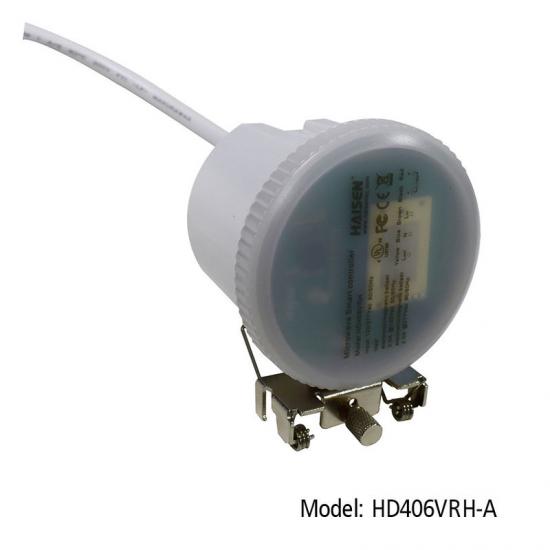

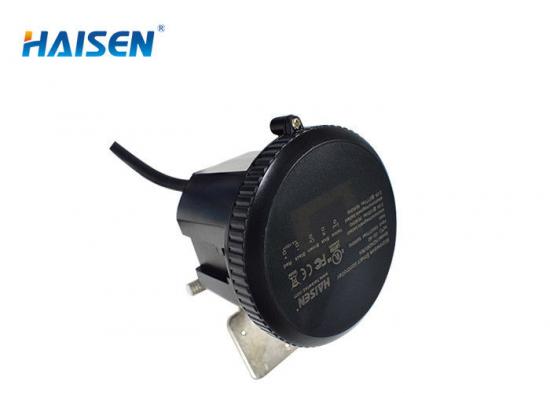

12 DIP prekidača, senzor pokreta s daljinskim upravljačem za UFO Highbay

12 DIP prekidača, senzor pokreta s daljinskim upravljačem za UFO Highbay

Značajke:

1. 5,8 GHz mikrovalni senzor pokreta s funkcijom prigušivanja.

2. Podržava različite instalacije i primjene, za površinsku montažu, tradicionalna LED visoka rasvjeta s aluminijskim reflektorom, UFO visoka rasvjeta ili linearna/trostruko otporna visoka rasvjeta.

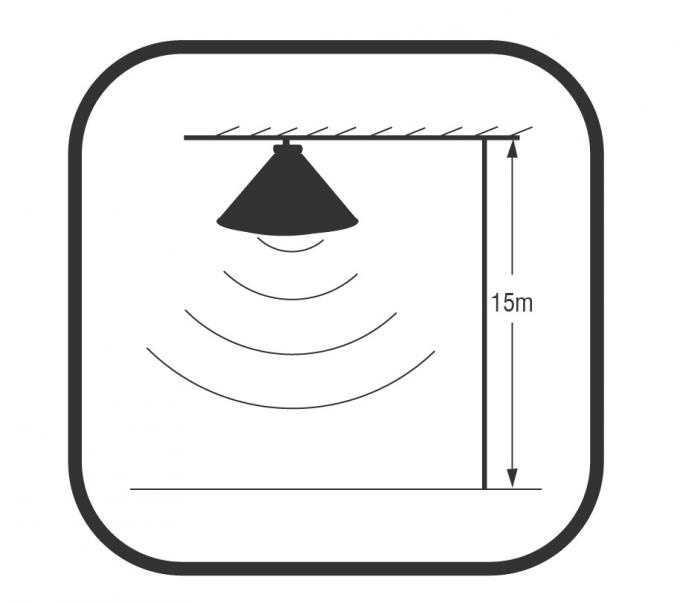

3. Maksimalna visina ugradnje je 15 m/49,2 stope.

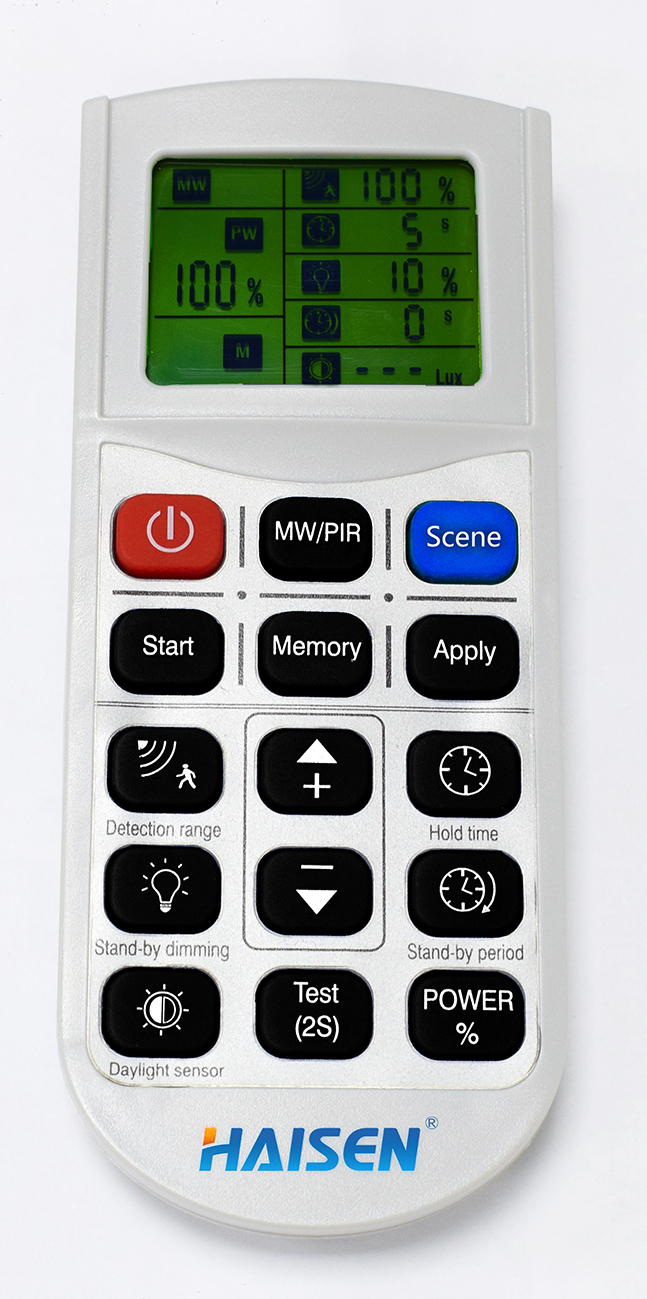

4. Svi parametri se mogu podesiti daljinskim upravljačem.

5. Osjetljiv i pouzdan.

Zatamnjivanje 6,1-10 V.

7. IP 20 s 5 godina jamstva.

Opis proizvoda:

UKLJUČENO/ISKLJUČENO Područje detekcije Prag dnevnog svjetla Daljinski upravljač

Jamstvo 5 godina Vrijeme zadržavanja 8-15 m Highbay Razdoblje pripravnosti Razina zatamnjenja u stanju pripravnosti

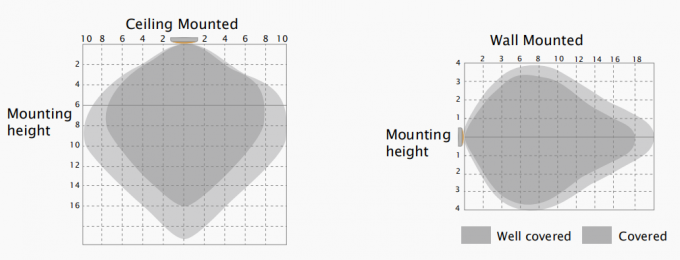

Raspon detekcije

Ova brojka označava maksimalnu udaljenost na najvišoj visini montaže sa 100%-tnom osjetljivošću.

Tipična visina ugradnje 8-15 m.

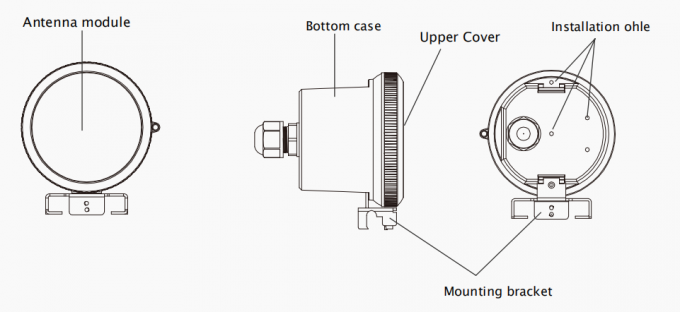

Mehanička struktura

S 12 DIP prekidačima i daljinskim upravljačem postaviti sve parametre

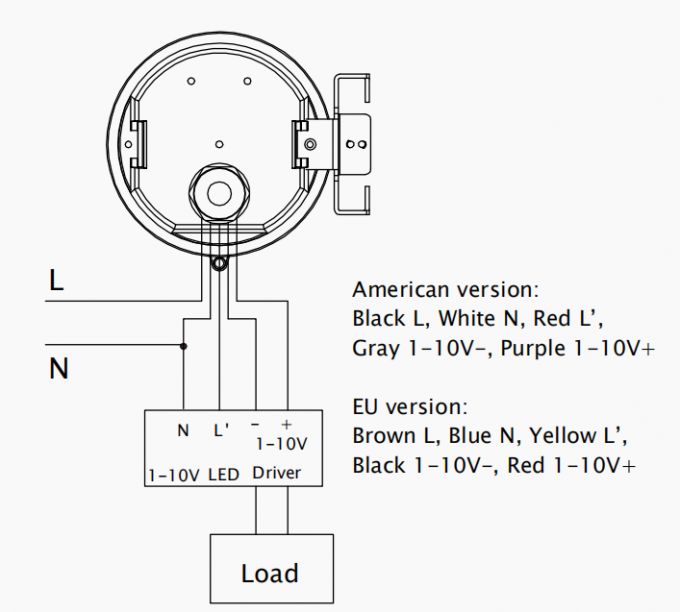

Dijagram ožičenja

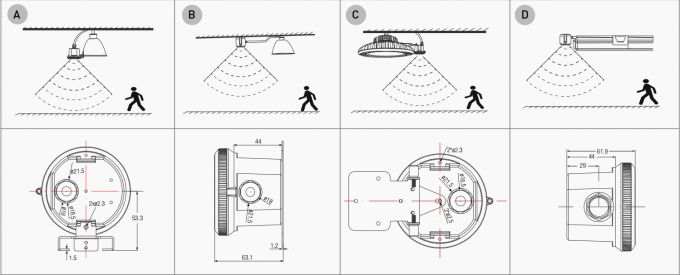

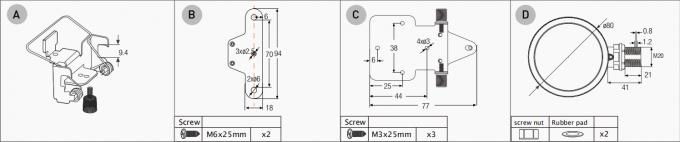

Dimenzije (mm)

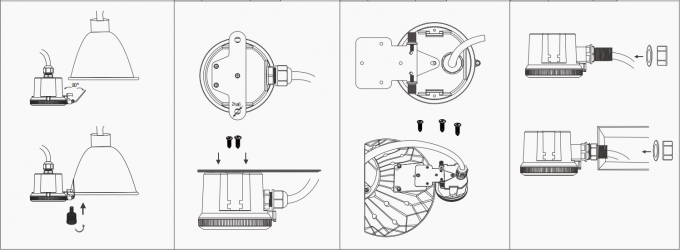

Način instalacije:

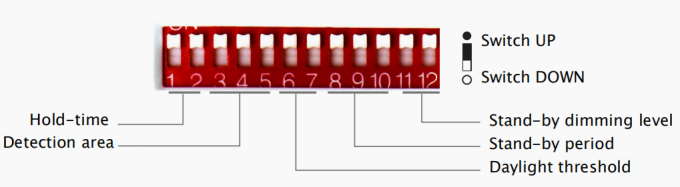

Detalji DIP prekidača:

Područje detekcije:

U ovom području će se detektirati pokret i moći će se aktivirati senzor. Područje detekcije od 100% poznato je i kao jaka osjetljivost.

Vrijeme zadržavanja:

Razdoblje održavanja 100% svjetline nakon što pokretni objekti napuste područje detekcije.

Prag dnevnog svjetla:

Definicija ambijentalne svjetline; senzor će raditi samo kada je ambijentalna svjetlina niža od unaprijed postavljene specifične vrijednosti u luksima; kada je unaprijed postavljeno na "onemogućeno", senzor radi svaki put kada detektira kretanje, bez obzira na ambijentalnu svjetlinu.

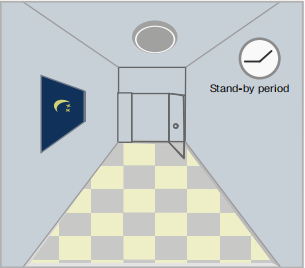

Razdoblje pripravnosti:

Razdoblje u kojem svjetlo održava nisku snagu prije nego što se potpuno isključi. Kada je postavljeno na "∞", svjetlo uvijek održava nisku snagu ako nema kretanja u području detekcije i ne isključuje se.

Razina zatamnjenja u stanju pripravnosti:

Definicija niskog učinka u razdoblju pripravnosti.

Demo aplikacije

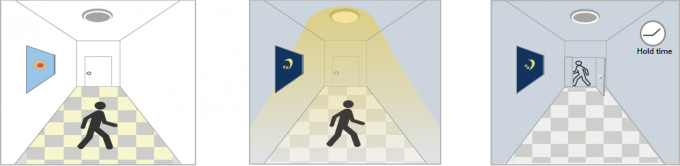

1. Funkcija automatskog uključivanja/isključivanja:

Svjetlo se pali kada se detektira kretanje i gasi nakon što ljudi odu noću. Primjena: Hodnik, stubište.

S dovoljno dnevnog svjetla, S nedovoljnim dnevnim svjetlom, Nakon posljednjeg otkrivanja i
čak i kada se detektira pokret, kada se detektira pokret, svjetlo se pali. trenutno vrijeme zadržavanja
svjetlo ostaje UGAŠENO. nakon isteka vremena, svjetlo UGAŠENO.

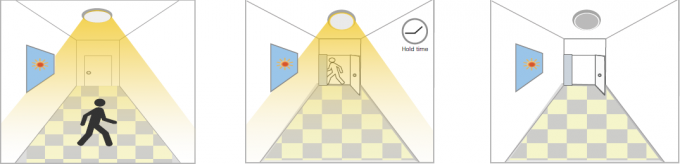

2. Nema funkcije dnevnog svjetla
Prag dnevnog svjetla postavljen je na "Onemogući".
Svjetlo se pali kada se detektira kretanje, nakon što ljudi odu, svjetlo se gasi nakon razdoblja pripravnosti.

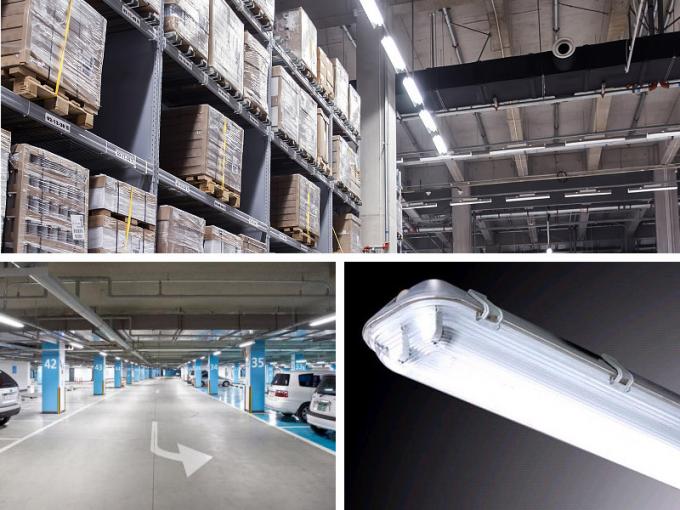

Primjena: Tamna mjesta poput podrumskih parkirnih mjesta, podvožnjaka.

Kada se detektira kretanje, Nakon što ljudi napuste područje detekcije Nakon posljednje detekcije i
Senzor će uključiti područje, svjetlo ostaje 100% trenutnog vremena zadržavanja
svjetlo do 100% svjetline. svjetlina unutar vremena zadržavanja. nakon isteka vremena, svjetlo ISKLJUČENO.

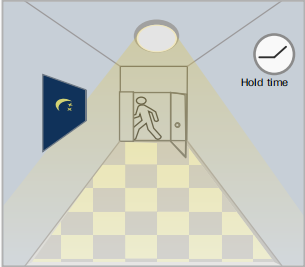

3. Demo funkcije - Regulacija s mogućnošću prigušivanja/Funkcija hodnika:

Primjena:

Napomene korisnika:

1. Mikrovalna peć može prodrijeti kroz zidove ili staklo tanje od 20 cm i oslabiti ako je deblje od 20 cm.
2. Napon pogonskog sklopa mora biti stabilan i varirati unutar 10%.
3. Područje detekcije bit će pod utjecajem brzine kretanja, visine montaže i volumena kretanja.
4. Provedite ispitivanje po sunčanim danima bez sjenila, što će utjecati na testiranu vrijednost osvjetljenja u luksima.

Memorija i način primjene

1. Pritisnite gumb "UKLJUČENO/ISKLJUČENO" za uključivanje ili isključivanje svjetla.

2. Za resetiranje parametara, slijedite korake u nastavku:

Korak 1 - Pritisnite UKLJUČENO da biste uključili svjetlo ako je na početku bilo isključeno.

Korak 2 - Pritisnite "Start" za podešavanje senzora.

Korak 3 - Pritisnite gumb za raspon detekcije, vrijeme zadržavanja, razinu zatamnjenja u stanju pripravnosti,

Razdoblje pripravnosti i prag dnevnog svjetla jedan za drugim u nizu (pritisnite "+/-" za postavljeni parametri).

Korak 5 – Pritisnite “Memorija” za memoriranje postavki.

Napomena: Interval svakog podešavanja parametra mora biti unutar 30 sekundi.

Izolirani način rada

1. Pritisnite "gumb UKLJUČENO/ISKLJUČENO" za uključivanje ili isključivanje svjetla. Pritisnite "Scene" (Prizor), daljinski upravljač će aktivirati postavke koje su zadnje spremljene ili ostati na tvornički zadanim postavkama.

2. Za resetiranje parametara, slijedite korake u nastavku:

Korak 1 - Pritisnite UKLJUČENO da biste uključili svjetlo ako je na početku bilo isključeno.

Korak 2 - Pritisnite bilo koju tipku "Scene", "Test" i "Apply" za početak detekcije senzora način rada.

Korak 3 - Pritisnite gumb za raspon detekcije, vrijeme zadržavanja, razinu zatamnjenja u stanju pripravnosti, Razdoblje pripravnosti i prag dnevnog svjetla jedan za drugim u nizu.

3. Programirati druga svjetla u nizu koja imaju slične senzore na isti program.

Korak 1 - Pritisnite "UKLJUČENO" na drugom senzoru

Korak 2 - Pritisnite "Primijeni"

Bilješke:

1. Postavke će se automatski spremiti i ostati pohranjene dok ponovno ne pritisnete reset.

2. Svjetlo će treperiti prilikom postavljanja svakog parametra.

3. Ikona će treptati prilikom postavljanja odgovarajućeg parametra.
